ППР на строительно-монтажные работы
Проект производства работ ППР на работы строительству производственного цеха на объекте нефтехимического производства (наименование объекта и заказчика скрыто).
Срок разработки - 20 рабочих дней.
Работы выполняются в рамках реализации проекта увеличения производственных мощностей завода.
Цель разработки данного ППР – разработка рациональной и безопасной технологии производства работ полного цикла (начиная с земляных работ, заканчивая кровельными работами).
Проект производства работ разработан на основании требований РД и МДС на разработку ППР.
ППР на полный цикл строительно-монтажных работ (ППР на СМР) состоит из текстовой и графической частей.
Место производства работ – Московская область.

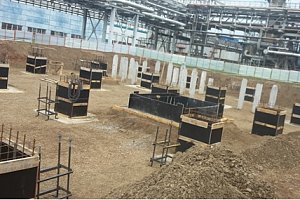

Первый этап — строительство нулевого цикла.
Земляные и бетонные работы.
Технологический процесс бетонных работ включает в себя следующие операции:
- подготовка оснований под монолитную конструкцию (ростверка и фундамента монолитного);
- устройство опалубки, подготовка опалубки к заливке бетоном;
- арматурные работы – устройство арматурных сеток конструкции;
- бетонные работы;
- уход за бетоном;
- разборка опалубки после достижения бетоном требуемой прочности;
- устройство гидроизоляции.
Второй этап — Строительство надземной части здания.
Проектом производства работ предусмотрено монтаж следующих железобетонных изделий:
- монтаж железобетонных фундаментных балок;
- монтаж железобетонных колонн;
- монтаж железобетонных балок стропильных;
- монтаж железобетонных плит покрытия.
Каменную кладку перегородок в санузлах, вентиляционных шахт и т.д. выполнить из кирпича марки КР-р-по 250х120х65/1НФ/75/2,0/50/ГОСТ 530-2012 на растворе марки М50, F-150.
Кровельные работы.
В состав работ, предусмотренных проектом производства работ по кровле, входят:
- Огрунтовка битумным праймером ТЕХНОНИКОЛЬ 01;
- Устройство изоляции Биполь ТПП – 2,8 мм;
- Устройство утеплителя ROCKWOOL PУФ БАТТС-140;
- Устройство стяжки из цементно-песчаного раствора марки М150, армированной сеткой 5Вр-1 диаметром 5 мм с ячейкой 100х100мм;
- Устройство изоляции Техноэласт ЭПП – 3,0 мм (1 слой);
- Устройство изоляции Техноэласт ЭКП – 4,0 мм (1 слой).
В состав наружных работ сходит устройство наружных стен из сэндвич-панелей. Подъем панелей совершается грузоподъемными механизмами с применением:
- механического захвата, который просверливает панели насквозь (в этом случае обратите внимание на сверление панели под штифт. Отверстие должно располагаться строго перпендикулярно поверхности облицовки панели);
- специальных механических захватов, которые закрепляются в "замок" панели;
- вакуумный захват для сэндвич-панелей;
- Струбциной, поверхность панели и прижимных поверхностей струбцины должны быть сухими и чистыми для исключения выскальзывания панели из захвата. Глубина продавливания панели при захвате должна быть не более 6 мм
Устройство полов нескольких типов:
- Устройство бетонного покрытия пола;
- Подготовительные работы;
- Бетонирование покрытия;
- Нарезка поперечных и продольных швов;
- Уход за готовым покрытием;
- Устройство гидроизоляции из наплавляемого рулонного битумно-полимерного материала «Техноэласт ЭПП»
- Подготовка поверхностей;
- Обработка поверхностей битумным праймером;
- Укладка гидроизоляции из наплавляемого рулонного материала;
- Устройство наливного покрытия «Альфапол»;
- Подготовка основания;
- Приготовление раствора;
- Приготовление раствора затворителя;
- Устройство стяжки из цементно-песчаного раствора;
- Разметка уровня пола;
- Установка направляющих маяков;
- Укладка растворной цементно-песчаной смеси для стяжки;
- Затирка поверхности стяжки;
- Железнение полов;
- Облицовка полов керамической плиткой;
- Приготовление и нанесение клеевых составов для облицовочных работ;
- Резка керамической плитки;
- Укладка плиточного покрытия;
- Монтаж стоек фальшпола;
- Подготовительные работы;
- Работы основного периода. Монтаж).
- Устройство потолков (окраска, монтаж навесного потолка).
- Отделка стен из плит, штукатурка стен, покраска стен.
Третий этап – спецработы.
Устройство инженерных систем:
- отопление и теплоснабжение;
- водоснабжение и канализация;
- Электромонтажные работы.
В составе ППР разработаны технологические карты на все вышеуказанные работы.
Графическая часть ППР состоит из строительного генерального плана, плана земляных работ, графических схем бетонирования конструкций;
Схем монтажа сборных ЖБ конструкций, трубопроводов.
